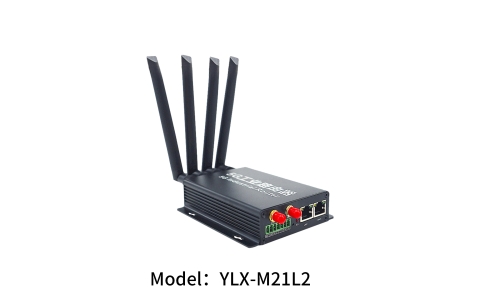

YLX-M21L2 5G Industrial Outdoor Router
YLX-M21L2 5G Industrial Outdoor Router
YLX-M21L2 5G Industrial Outdoor Router
YLX-M21L2 5G Industrial Outdoor Router
YLX-M21L2 5G Industrial Outdoor Router
YLX-M21L2 5G Industrial Outdoor Router
YLX-M21L2 5G Industrial Outdoor Router
YLX-M21L2 5G Industrial Outdoor Router

YLX-M21L2 5G Industrial Outdoor Router

2023-12-25 11:45:39   397

YLX-M5G采用联发科SOC 芯片,该芯片采用双核四线程880MHz,MT7621 SOC, 满足各种场合应用场景需要1路USB3.0 M.2接口,可接M.2 5G模块(出厂默认),支持9-48V DC供电和支持1个千兆WAN 1个千兆LAN,支持3路串口,一路调试串口,一路RS232,一路RS485,YLX-M5G软件采用Linux(openwrt)版本,默认双页面,出厂软件支持




图片关键词



图片关键词



图片关键词



图片关键词



图片关键词



图片关键词



图片关键词



图片关键词



图片关键词



图片关键词















YLX-M5G   5G路由技术规格表



YLX-M5G采用联发科SOC 芯片,该芯片采用双核四线程880MHz,MT7621 SOC, 满足各种场合应用场景需要1路USB3.0 M.2接口,可接M.2 5G模块(出厂默认),支持9-48V DC供电和支持1个千兆WAN 1个千兆LAN,支持3路串口,一路调试串口,一路RS232,一路RS485,YLX-M5G软件采用Linux(openwrt)版本,默认双页面,出厂软件支持

采用高性能工业级无线模块
● 在线云平台管理系统
● WDT 看门狗设计,保证系统稳定
● 以太网接口内置 1.5KV 电磁隔离保护
● 采用完备的防掉线机制,保证数据终端永远在线
● 采用金属外壳,保护等级 IP30。金属外壳和系统安全隔离,特别适合于工控现场

的应用

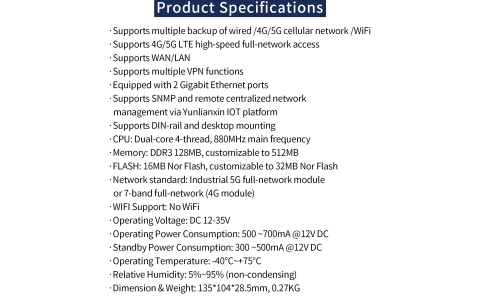

参数规格:

无线参数

无线模块:

工业级无线模块

标准及频段:

5G BandN1/N2/N3/N5/N7/N8/N12/N20/N25/N28/N40/N41/N66/N71/N77/N78/N79

LTE-FDDBand:B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/

B30/B32/B66/B71

LTE-TDD BandB34/B38/B39/B40/B41/B42/B43/B48

理论带宽:

5G up to 4Gbps DL300Mbps UL

FDD/TDD LTE2.4Gbps/200Mbps HSPA+42.2Mbps/5.76Mbps DL/UL

发射功率:

<24dBm

功耗:

11W 数据模式<1A/12V;空闲模式<500mA/12V

接受灵敏度:

<-109dBm

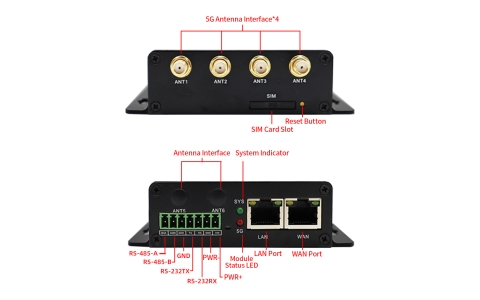

接口类型

LAN

2个千兆以太网接口(RJ45插座),自适应MDI/MDIX,内置电磁隔离保护

工业接口:

1个通信RS4851RS232接口,适用于本身带有RS485/232接口的采集设备

工业接口同时支持无极性电源供电输入。

指示灯:

具有2X “LAN””“5G”指示灯,“SYS”灯。

天线接口:

7个标准SMA天线接口(5G MIMO2.4G Wi-Fi x 1GPS/BD),特性阻抗50

SIM/UIM接口:

SIM/UIM卡工程卡盖,保护插卡不被掉落。1.8V/3V自动检测

电源接口:

9V~48V接口端子,3.81mm接头

Reset复位按钮:

通过此按键可将Router的参数配置恢复为出厂值

USB接口:

提供内置USB2.0接口,用于扩展WiFi模块

M.2接口

5G模块

(默认联通5G模块)

龙尚U9300C

华为5G  MH5000

移远5G  RM500Q RG801H

海信5G  MNR01

Simcom 5G  SIM8200

美格 5G  SRM815

泰雷兹  MV31-W

联通5G模组

? 标准电源:DC 12V@2A 无极性

? CPUMIPS Dual Core – 880MHz

? Flash/RAM32MB /128-256MB DDR3

? 工作温度:-30~+75℃

? 存储温度:-40~+85℃

? 相对湿度:< 95%无凝结

外形特性

? 外壳:铝合金型材外壳

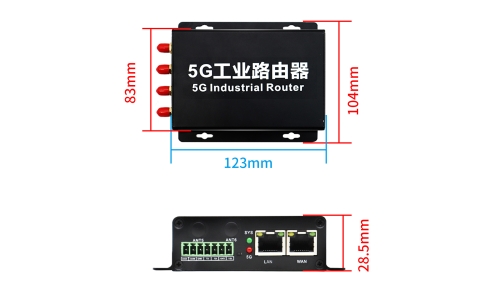

? 外形尺寸:129×90×43mm

? 重量:约300g

默认5G模块参数

基本规格

雁飞 5G 模组   CUIoT-5GMZ-6M

处理器

UNISOC UDX710, 12nm   process, Dual-core ARM® CortexTM A55MP, up to
  1.35 GHz

存储

4Gb LPDDR4x+2Gb NAND   Flash

操作系统

Linux

封装

M.2

电源

直流: 3.1354.6V,典型值: 3.8V

温度

正常工作温度: -30+752

扩展工作温度: -40+85

存储温度: -40°C+85°C

尺寸

30 x 52 x 2.3mm

重量

8.3g

通信特性


5G NR

支持 SA/NSA

工作频段

LTE FDDBand 1358

NRn1n78

功率等级

Class 323dBm±1.5dBfor LTE   bands

Class 323dBm±1.5dBfor NR   Sub6 bands
  Class 2
26dBm±1.5.dBfor n78 bands

LTE

支持 3GPP   R13

支持最大 3DLCA

支持下行 256QAM,上行 64QAM

支持 RF 带宽 1.4-20MHz

支持下行 2*2   MIMO

最大上行峰值速率 150Mbps

最大下行峰值速率 500Mbps

NR Sub6 SA

支持 3GPP   R15

支持 下行 256QAM,上行 256QAM

支持射频带宽 5-100MHz

支持载波间隔: 15KHzFDD
  上行最大支持
1*1 MIMO

下行最大支持 4*4 MIMO

最大上行峰值速率 370Mbps

最大下行峰值速率 1.8Gbps

NR Sub6 ENDC
  Characteristic

支持 3GPP   R15
  LTE
调制:下行 256QAM,上行 64QAM
  NR
调制:下行 256QAM,上行 256QAM
  LTE
下行最大支持 2*2 MIMO
  NR
下行最大支持 4*4 MIMO

最大上行峰值速率 340Mbps

最大下行峰值速率 2.0Gbps

SRS Characteristic

SA1T4R
  NSA
1T2R

接口


天线

WWAN Antenna x 4

支持 4*4   MIMO


功能接口

SIM 卡,支持 3V/1.8V


PCIe 2.0 X1


Super Speed USB


High speed USB


W_Disable#


LED


Antenna Tuner Interface


I2S

软件


协议栈

IPV4/IPV6

AT 命令

中国联通扩展 AT 命令集

固件升级

USBFOTA

支持的操作系统

Linux /Android /Windows


全工业化设计,抗高低温、经久耐用


5G工业路由器的设计制造全部采用高性能的工业级32位通信处理器和工业级无线模块,保障产品在严苛环境下也能长时间稳定运行,无惧挑战。

坚固金属外壳,高保护等级,宽温宽压,EMC 4级,可抵御极端温度、电压不稳、高电磁辐射、雨水灰尘侵袭等恶劣条件,保障远端设备与监控中心的持续通讯。

支持NSA和SA网络,兼容各运营商


5G工业路由器全面兼容中国电信、中国移动、中国联通三大运营商的网络,包括TD-LTE、FDD-LTE、TD-SCDMA、WCDMA、EVDO、CDMA1X、GPRS/EDGE等七大网络制式,项目可据运营需要灵活自由切换运营商,网络选择更便捷,流量资费更经济。


应用场景丰富,无惧恶劣工业环境


5G工业路由器已经广泛应用于物联网产业链中的M2M行业,如智慧工厂、智慧医疗、智慧港口、新媒体视频传输等领域。
